一、南寧辦公室裝修配電箱安裝施工準備

1.材料要求：

1.1 鐵制配電箱（盤）：箱體應有一定的機械強度，周邊平整無損傷，油漆無脫落，二層底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二層底板，箱內各種器具應安裝牢固，導線排列整齊，壓接牢固、應為兩部定點廠產品，并有產品合格證。

1.2 鍍鋅材料有角鋼、扁鐵、鐵皮、機螺絲、木螺絲、螺栓、墊圈、圓釘?shù)取?/span>

1.3 絕緣導線：導線的型號規格符合設計要求，并有產品合格證。

1.4 其它材料：電器儀表，熔絲（或熔片）、端子板、絕緣嘴、鋁套管、卡片框、軟塑料管、木磚射釘、塑料帶、黑膠布、防銹漆、灰油漆、焊錫、焊劑、電焊條（或電石、氧氣）、水泥、砂子。

2.主要機具：

2.1 鉛筆、卷尺、方尺、水平尺、鋼板尺、線墜、桶、刷子、灰鏟等。

2.2 手錘、鏨子、鋼鋸、鋸條、木銼、扁銼、圓銼、剝線鉗、尖嘴鉗、壓接鉗，活扳子、套筒扳子，錫鍋、錫勺等。

2.3 臺鉆、手電鉆、鉆頭、木鉆、臺鉗、案子、射釘槍、電爐、電、氣焊工具、絕緣手套、鐵剪子、點沖子、兆歐表、工具袋、工具箱、高凳等。

3.作業條件：

3.1 隨土建結構預留好暗裝配電箱的安裝位置。

3.2 預埋鐵架或螺栓時，墻體結構應彈出施工水平線。

3.3 安裝配電箱盤面時，抹灰、噴漿及油漆應全部完成。

二、南寧辦公室裝修配電箱安裝操作工藝

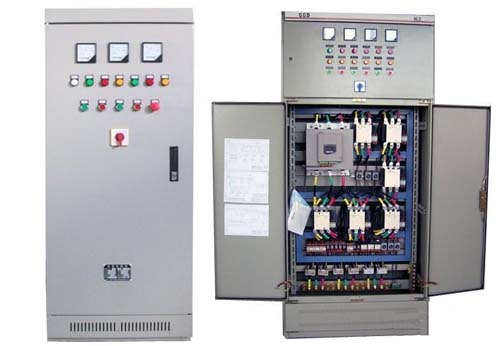

1.1 配電箱（盤）應安裝在安全、干燥、易操作的場所。配電箱（盤）安裝時，其底口距地一般為1.5m；明裝時底口距地1.2m；明裝電度表板底口距地不得小于1.8m。在同一建筑物內，同類盤的高度應一致，允許偏差為10mm。

1.2 安裝配電箱（盤）所需的木磚及鐵件等均應預埋。掛式配電箱（盤）應采用金屬膨脹螺栓固定。

1.3 鐵制配電箱（盤）均需先刷一遍防銹漆，再刷灰油漆二道。預埋的各種鐵件均應刷防銹漆，并做好明顯可靠的接地。導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。

1.4 配電箱（盤）帶有器具的鐵制盤面和裝有器具的門及電器的金屬外殼均應有明顯可靠的PE 保護地線（PE 線為黃綠相間的雙色線也可采用編織軟探銅線），但PE 保護地線不允許利用箱體或盒體串接。

1.5 配電箱（盤）配線排列整齊，并綁扎成束，在活動部位應固定。盤面引出及引進的導線應留有適當余度，以便于檢修。

1.6 導線剝削處不應傷線芯或線芯過長，導線壓頭應牢固可靠，多股導線不應盤圈壓接，應加裝壓線端子（有壓線孔者除外）。如穿孔用頂絲壓接時，多股線應涮錫后再壓接，不得減少導線股數。

1.7 配電箱（盤）的盤面上安裝的各種刀閘及自動開關等，當處于斷路狀態時，刀片可動部分均不應帶電（特殊情況除外）。

1.8 垂直裝設的刀閘及熔斷器等電器上端接電源，下端接負荷。橫裝者左側（面對盤面）接電源，右側接負荷。

1.9 配電箱（盤）上的電源指示燈，其電源應接至總開關的外側，并應裝單獨熔斷器（電源側）。盤面閘具位置應與支路相對應，其下面應裝設卡片框，標明路別及容量。

1.10TN-C 低壓配電系統中的中性線N 應在箱體或盤面上，引入接地干線處做好重復接地。

1.11 照明配電箱（板）內的交流，直流或不同電壓等級的電源，并具有明顯標志。

1.12 照明配電箱（板）不應采用可燃材料制作，在干燥無塵場所采用的木制配電箱（板）應阻燃處理。

1.13 照明配電箱（板）內，應分別設置中性線N 和保護地線（PE線）匯流排，中性線N 和保護地線應在匯流排上連接，不得絞接，并應有編號。

1.14 磁插式熔斷器底座中心明露螺絲孔應填充絕緣物，以防止對地放電。磁插保險不得裸露金屬螺絲，應填滿火漆。

1.15 照明配電箱（板）內裝設的螺旋熔斷器其電源線應接在中間觸點的端子，負荷線應接在螺紋的端子上。

根據設計要求找出配電精（盤）位置，并按照箱（盤）的外形尺寸進行彈線定位；彈線定位的目的是對有預埋木磚或鐵件的情況，可以更準確的找出預埋件，或者可以找出金屬脹管螺栓的位置。

根據預留孔洞尺寸先將箱體找好標高及水平尺寸，并將箱體固定好，然后用水泥砂漿填實周邊并抹平齊，待水泥砂漿凝固后再安裝盤面和貼臉。如箱底與外墻平齊時，應在外墻固定金屬網后再做墻面抹灰。不得在箱底板上抹灰。安裝盤面要求平整，周邊間隙均勻?qū)ΨQ，貼臉（門）平正，不歪斜，螺絲垂直受力均勻。

配電箱（盤）全部電器安裝完畢后，用500V 兆歐表對線路進行絕緣搖測。搖測項目包括相線與相線之間，根線與中性線之間，根線與保護地線之間，中性線與保護地線之間。兩人進行搖測，同時做好記錄，做為技術資料存檔。
